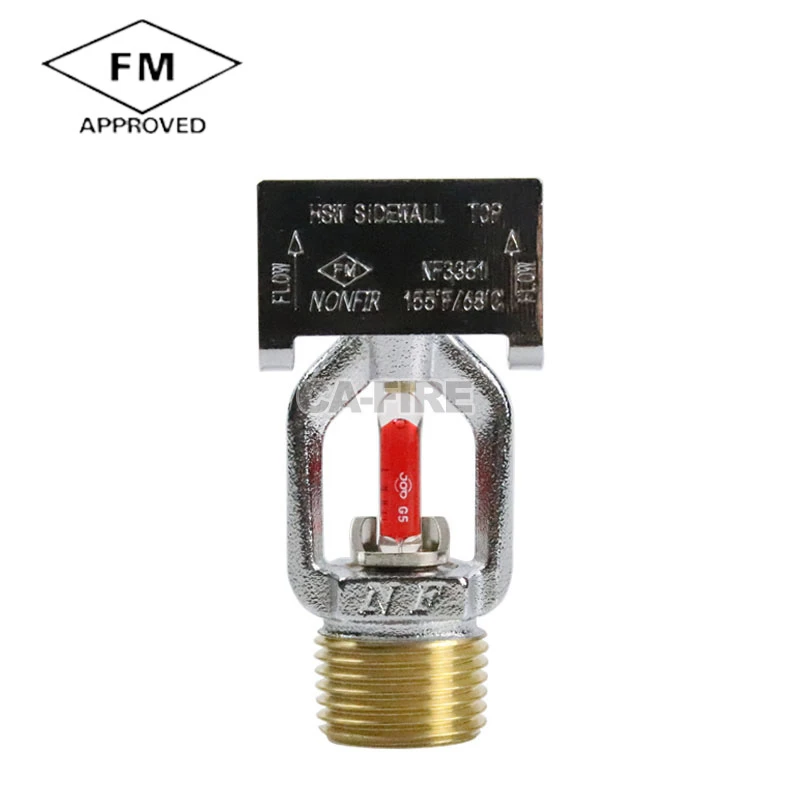

FM Yan Duvar Yangın Sprinkleri Başlığı

Bu FM-sertifikalı yan duvar yangın sprinkler başlığı duvara-montedir ve sınırlı tavan kurulumu olan alanlar için idealdir. 68 derece (155 derece F) ısıya-duyarlı cam ampulü, yangın sıcaklığı yükseldikçe etkinleşerek suyu yönlü bir sprey halinde boşaltır.
"-FTR OLMAYAN" olarak işaretlenmiştir ve FM-uyumludur, dar koridorlar veya küçük odalar gibi ticari/konut alanlarına uygundur. Temel bir otomatik yangın koruma bileşeni olarak, kısıtlı kurulum düzenlerine uyum sağlarken hedefe yönelik söndürme sağlar.

Soruşturma göndermek Şimdi konuş

Açıklama

Ca-Fire Protection Co.,Ltd, Çin'deki fm yan duvar yangın söndürme başlığının en güvenilir üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan rekabetçi fiyatlarla toptan ısmarlama yangın ekipmanı ürünlerine hoş geldiniz. Daha ucuz ürünler için bizimle iletişime geçin.

FMK5.6-68 Yan Duvar Sprinklerleri için Montaj Aralığı Kodları

FM Yan Duvar Yangın Sprinkleri Başlığı

NFPA 13 (temel yangın yönetmeliği) uyarınca FMK5.6-68 yan duvar sprinkleri için kurulum aralığı kuralları şunları içerir:

Montaj duvarından: 150 mm'den (6 inç) fazla olmamalıdır (uygun püskürtme yönünü sağlamak için) ve 40 mm'den (1,5 inç) az olmamalıdır (duvara müdahaleyi önlemek için).

Tavanlardan: Sprinkler üst kısmı ile tavan arasında 100–300 mm (4–12 inç) (tavanlı alanlarda kapsama alanının tıkanmasını önler).

Bitişik sprinkler arasında: Maksimum 4,6 m (15 ft) ve minimum 2,4 m (8 ft), boşlukların çakışması olmadan tam kapsama sağlamak üzere dengelenmiştir. Bu özellikler sprinklerin FM uyumluluk sertifikasıyla uyumludur.

FM K5.6-68 Yan Duvar Sprinklerinin Püskürtme Kapsamı Aralığı (Standart Basınç)

Standart çalışma basıncı (0,1MPa) altında FMK5.6-68 yan duvar sprinkleri (yönlü boşaltma tasarımıyla) hedeflenen kapsama aralığına sahiptir:

Uzunluk (püskürtme yönü boyunca): Koridorlar gibi doğrusal alanlar için optimize edilmiş ~6,1 m'ye (20 ft) kadar.

Genişlik (püskürtme yönüne dik): ~2,4–3 m (8–10 ft), boşluksuz yanal kapsama sağlar.

Bu seri, FM ve NFPA 13 gerekliliklerine uygun olup, yan duvar montajına uygun olarak kısıtlı alanları (örn. dar koridorlar) tamamen kaplayacak ve kör noktalardan kaçınacak şekilde uyarlanmış olup, bastırma etkinliğini doğrulamaktadır.

Bu FMK5.6-68 sprinklerin FM sertifikasyonu, yan duvar-kurulum-ile ilgili hangi performans testlerini kapsıyor?

Püskürtme Kapsamı Tekdüzelik Testi

Bu test, yanak montajına özel olarak standart 0,1 MPa basınç altında su dağıtımını değerlendirir. Sprinklerin tasarlanan uzunluğu (≈6,1m) ve genişliği (2,4–3m) aralıklarında su hacmini ölçer. FM, NFPA 13'e göre eşit kapsama alanı (kör nokta yok) gerektirir, bu da yönlü yan duvar deşarjının hedeflenen tüm alanlara yeterli su sağladığını doğrular. Bu, sprinklerin, temel bir sertifika gerekliliği olan, koridorlar gibi kısıtlı alanlardaki yangınları eşit şekilde bastırmasını sağlar.

Duvar ve Tavan Girişim Testi

Yan duvar kurulumuna özel olarak hazırlanan bu test, bu yüzeylerin püskürtme modelini engelleyip engellemediğini veya bozup bozmadığını kontrol etmek için uygun mesafeyi (duvarlardan 40–150 mm, tavanlardan 100–300 mm) simüle eder. FM, kod-onaylı boşluklar dahilinde, duvar/tavan girişimine yatkın olan yan duvar üniteleri için su tahliyesinin kritik-engellenmediğini doğrular. Bu testi geçmek, sprinklerin gerçek-dünya kurulum düzenlerinde tasarlandığı gibi performans göstermesini sağlar.

Aktivasyon ve Deşarj Tutarlılık Testi

Yan duvara montaj duruşuna odaklanan bu test, 68 derecelik cam ampul aktivasyon zamanlamasını ve küçük kurulum açısı sapmalarında (kodların izin verdiği) K5.6 akış katsayısı tutarlılığını kontrol eder. FM, sprinklerin 68 derecede güvenilir bir şekilde etkinleştirildiğini ve yan duvar kurulumlarında yaygın olan küçük konumsal farklılıklara bakılmaksızın standart akışı koruduğunu doğrular. Bu, güvenli, öngörülebilir yangın müdahalesi için toplu-toplu{-toplu performans tutarlılığını sağlar.

Düşük-Basınç Performans Testi

Yan duvar sprinklerleri genellikle basınç dalgalanmaları olan küçük sistemlere hizmet eder, dolayısıyla bu test, azaltılmış basınçtaki performansı değerlendirir (örneğin, 0,05MPa). FM, püskürtme kapsama aralığını ve su akışının düşük basınç altında bile etkili kaldığını (minimum bastırma gereksinimlerini karşılayarak) doğrular. Bu, sistem basıncının daha düşük olabileceği yan duvar uygulamaları (örn. dar koridorlar) için çok önemlidir ve sprinkler sisteminin sertifikalı olarak çalışmaya devam etmesini sağlar.

FM Yan Duvar Yangın Sprinkleri Başlığı-Teknik Parametre

Şartname	FM Yan Duvar Yangın Sprinkleri Başlığı Detayları
K Faktörü	K=5.6(K80)
Konu Boyutu	R₂1/2"-1/2"NPT
Tip	Dik/Sarkık/Yan duvar
Cam Ampul Çapı	5mm/3mm
Çerçeve Kaplaması	Krom Kaplama, Pirinç
Deflektör Kaplaması	Krom Kaplama, Bakır; asılı SS malzemesidir
Sertifika	FM
GÜNAH	NF3151/NF3251/NF3351/NF3131/NF3231/NF3331
