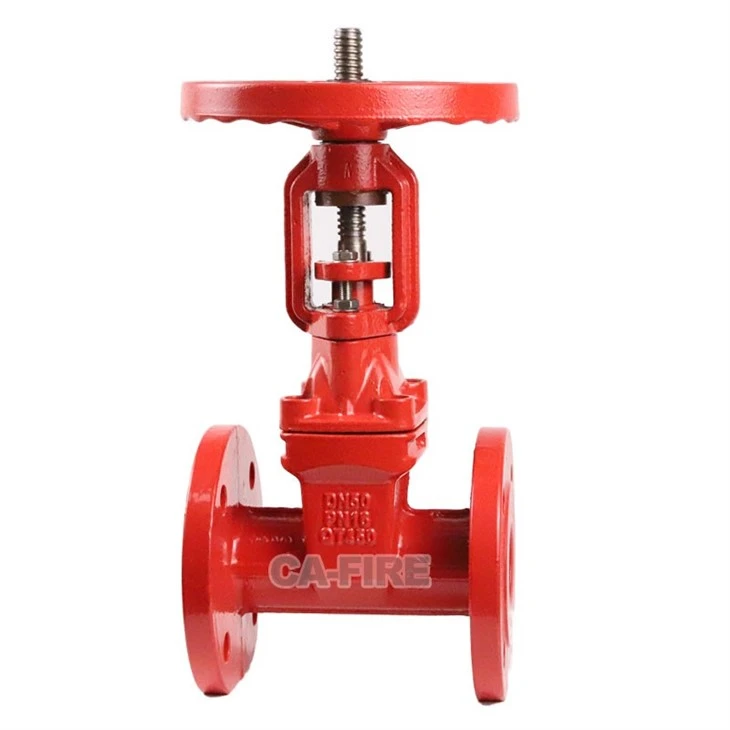

Sürgülü Vana Os&Y Flanş Tipi Esnek Takozlu Sünek

Sürgülü Vana Os&Y Flanş Tipi Esnek Kamalı Sünek, yangın suyu tedarik sistemleri için özel olarak tasarlanmış, sünek demirden yumuşak-sızdırmaz bir sürgülü vanadır. Gövdesi QT450-10 sünek demirden yapılmış ve kauçuk yumuşak-sızdırmazlık teknolojisiyle entegre edilmiş olup, yüksek basınç direnci, güvenilir sızdırmazlık ve kolay kullanım özelliklerine sahiptir. Belediye yangın suyu ağları, endüstriyel yangın sistemleri ve yüksek-bina yangın suyu tedarik senaryoları için uygun olan bu ürün, hızlı açma/kapama ve yangın suyu akışının uzun vadeli istikrarlı kontrolünü sağlar. Sünek demir malzemesi, darbe direnci ve korozyon direnci açısından sıradan dökme demiri çok aşarak yangın sistemlerinin sıkı güvenilirlik gereksinimlerini karşılar.

Soruşturma göndermek Şimdi konuş

Açıklama

Ca-Fire Protection Co.,Ltd, Çin'deki sürgülü vana o&y flanş tipi esnek kama sünek ürününün en güvenilir üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan rekabetçi fiyatlarla toptan ısmarlama yangın ekipmanı ürünlerine hoş geldiniz. Daha ucuz ürünler için bizimle iletişime geçin.

Sürgülü Vana Os&Y Flanş Tipi Esnek Takozlu Sünek

Performans Parametreleri

Nominal Basınç (PN): 16bar (1,6MPa)
Uygulanabilir Ortam: Yangın suyu, nötr sıvılar
Çalışma Sıcaklığı: -10 derece ~+80 derece
Sızdırmazlık Sınıfı: GB/T 13927-2008 Sınıf A (Sıfır Sızıntı)
Gövde Malzemesi: Sfero Döküm QT450-10 (GB/T 1348-2009 ile uyumlu)
Gövde Malzemesi: 20Cr13 Paslanmaz Çelik (korozyona-dayanıklı, bükülmeyi önleyici-)

DN (Nominal Çap)	L (Uzunluk) (mm)	D (Flanş Dış Çapı) (mm)	K (Cıvata Daire Çapı) (mm)	n-L (Cıvata Sayısı - Cıvata Deliği Çapı)	d (Cıvata Deliği Çapı) (mm)	C (Flanş Kalınlığı) (mm)	F (Çalışan Parça Boyutu) (mm)	Ağırlık (kg)
50	185	165	125	4-18	99	19	205	10.3
65	190	185	145	4-18	118	19	205	12
80	200	200	160	8-18	132	19	220	15
100	228	220	180	8-18	156	19	220	18.9
125	255	250	210	8-18	184	19	285	29
150	270	285	240	8-22	211	19	285	33.7
200	290	340	295	12-22	266	20	330	58.1
250	330	405	355	12-28	319	22	385	94.1
300	360	460	410	12-28	370	24.5	460	120.4

Gövde Yapısı

Evlat edinmeentegre sünek demir döküm teknolojisiVana gövdesi, yangın suyu temini sırasında minimum akış kaybı sağlayan, hidrolik direnci düşük düzgün bir iç akış kanalına sahiptir. Disk, valf yuvasıyla doğrusal bir conta oluşturan kauçuk-astarlı bir yapıya (NBR malzemesi) sahiptir. Mükemmel sızdırmazlık performansı sunar ve kauçuğun esnekliği, valf gövdesindeki işleme hatalarını telafi ederek uzun- süreli kullanım sırasında sızıntı riskinin olmamasını sağlar.

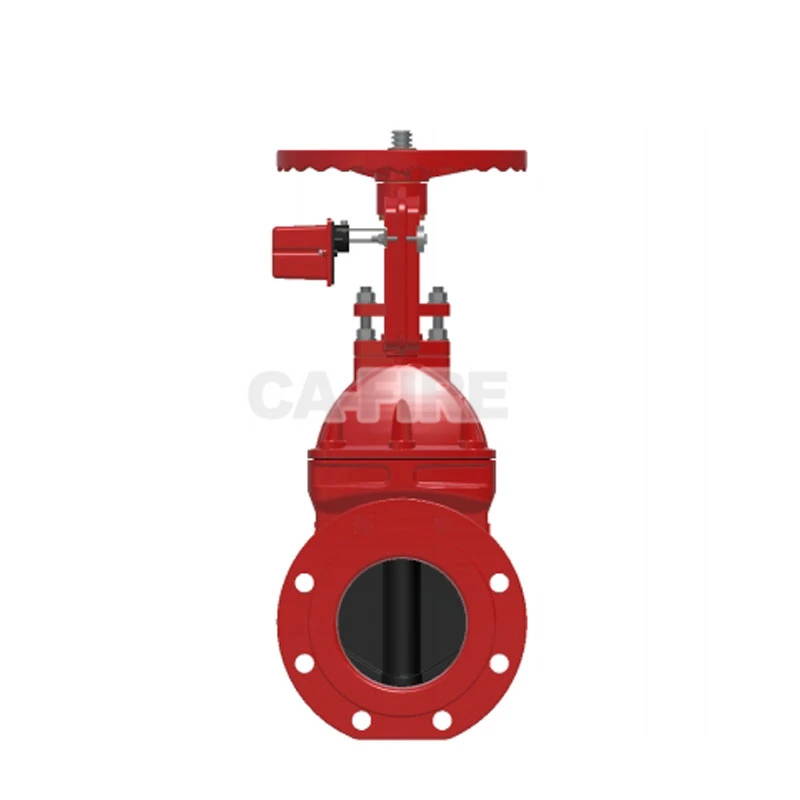

product-800-800

Montaj Özellikleri Sürgülü Vana Os&Y Flanş Tipi Esnek Kamalı Sünek

1 Kurulum Süreci

Flanş Bağlantısı: Vana gövdesi ve boru hattı flanşının eşleşen cıvata deliklerine ve sızdırmazlık yüzeylerine sahip olduğundan emin olun. GB/T 9126-2008 standart flanş contalarını (NBR malzemesi) kullanın. Cıvataları çapraz sırayla üç geçişte sıkın; nihai tork tablodaki cıvata spesifikasyonlarına göre olmalıdır (örneğin, DN100 8-18 cıvata kullanır, tork 80N·m'den az veya ona eşittir).

Akış Yönü Onayı: Vana gövdesi üzerindeki "su akış yönü" işareti, gerçek su akış yönüne uygun olmalıdır. Sürgülü vana yalnızca tek yönde monte edilebilir.

Devreye Alma Operasyonu: Kurulumdan sonra, diskin sıkışma veya anormal ses olmadan sorunsuz çalışıp çalışmadığını kontrol etmek için vanayı üç kez manuel olarak açıp kapatın. Nominal basıncın (2,4MPa) 1,5 katı su basıncını uygulayın ve vana gövdesinden veya contalardan sızıntı olmadığını doğrulamak için 30 dakika bekleyin.

2 Bakım Noktası

Günlük Muayene: Mil yağlamasını aylık olarak kontrol edin ve silikon-bazlı gres uygulayın. Valf gövdesini pas ve sızıntı açısından inceleyin ve lastik contaların eskimiş olup olmadığını kontrol edin.

Düzenli Bakım: Mil salmastrasını üç ayda bir sökün, salmastra kutusundaki yabancı maddeleri temizleyin ve eskimiş salmastrayı değiştirin (esnek grafit + NBR kompozit salmastra kullanarak). Sızdırmazlık performansından emin olmak için disk sızdırmazlık yüzeyinde yıllık olarak-tahribatsız testler gerçekleştirin.

Sorun giderme: Mil sıkışırsa, az miktarda yağlama yağı enjekte edin ve el çarkını yavaşça çevirin. Sızdırmazlık sızıntısı varsa, öncelikle lastik diskin aşınmış olup olmadığını kontrol edin ve gerekiyorsa disk grubunu değiştirin.

1. OS&Y Flanşlı Sürgülü Vana Nedir?
OS&Y (Dış Vida ve Yoke) sürgülü vana, gövdenin yükseldiği ve vana açıkken görülebildiği bir vanadır. Düzgün çalışmayı sağlar ve iç korozyonu önler, bu da onu yangından korunma sistemleri için ideal kılar.

2. Sinyal cihazı ne işe yarar?
Entegre sinyal cihazı,{0}vananın açık mı yoksa kapalı mı olduğuna ilişkin gerçek zamanlı geri bildirim sağlayarak, daha hızlı acil durum müdahalesi için yangın kontrol sistemleri aracılığıyla uzaktan izlemeye olanak tanır.

3. Bu vana nerede kullanılabilir?
Yağmurlama ve dikey boru sistemlerinde su akışını kontrol eden ticari binalar, endüstriyel tesisler, depolar, konut kompleksleri ve akıllı bina projeleri için uygundur.

4. Vana hangi malzemelerden yapılmıştır?
Yüksek basınca, sıcaklık değişikliklerine ve zorlu ortamlara dayanacak, korozyona-dayanıklı kaplamalara sahip, genellikle yüksek-kaliteli dökme çelik veya küresel grafitli demir.

5. Vananın bakımını nasıl yaparım?
Düzenli kontroller önerilir: vananın erişilebilir olduğundan, herhangi bir engel bulunmadığından emin olun ve sinyal cihazının işlevselliğini doğrulayın. Periyodik testler güvenilir performans sağlar.
